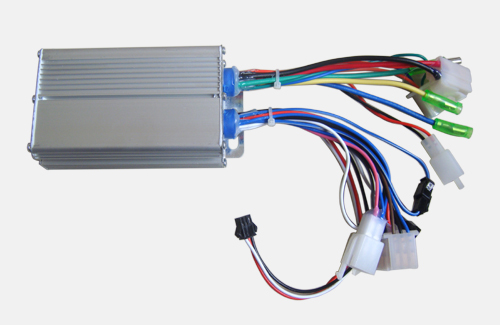

电动车控制器如何维修

(1)检查电源管理电路,用万用表测量各点输出电压是否正确。如果有问题,找到损坏的元器件进行更换。如果各点电压正常,再进行其他查找。

(2)检查与外部功能部件的接口。重点查找与转把和刹把的接口部分。在主控芯片上找到转把输入脚,转动转把,测量该点的电压值是否从小到大的电压变化(一般为1-4V)。但是如无变化,则说明是转把 输入回路有问题。如果正常,在主控芯片上找到刹 把输入脚,测量该脚的电压是否正常,一次来判断刹把输入回路是否有问题。

(3)检查主芯片。从线路板上找到PWM输出位置,转动转把,测量该点的电压值是否变化(一般为0- 5V)。如无变化,可判断是该芯片损坏。如果正常,往后面继续查找。

(4)检查功率管驱动电路。转动转把,测量MOS管的栅极电压值是否从小到大的电压变化。如果无变化,则说明该驱动回路除了问题,找到损坏的元器件进行更换,故障即排除。如果变化正常,说明驱动回路没有问题。此时,可判断该故障的原因是MOS功率管出现了断路损坏。
